多车型共线、单班存钉4小时：坚丰供料+力臂组合方案如何跑通总装混线生产
总装车间，是整车制造四大工艺中自动化率最低、人工密度最高的环节。一辆乘用车的螺栓连接点数通常在1500至2500个之间，拧紧质量直接影响车身结构强度、NVH表现与耐久可靠性。与此同时，多车型共线生产的趋势，对拧紧工序的柔性切换能力与节拍稳定性提出了更高要求。
近期，坚丰电子为某合资车企的总装车间完成了供料器与力臂支架的组合方案部署。该项目覆盖底盘合装、动力总成与车门分装三条产线，实现了M8至M16多规格螺栓的自动送钉与重载拧紧辅助，目前已通过量产验证并进入常态化运行。
混线生产的三重挑战
该客户为国内主流合资车企，产线覆盖轿车、SUV与新能源三款车型平台，日产量超过600台。在总装环节，拧紧工序面临三重约束：
规格跨度大：三款车型的螺栓规格从M8到M16不等，长度覆盖35mm至120mm，且包含外六角、内梅花、带垫圈等多种头部形式。传统振动盘在面对M12以上长螺钉时，卡料率显著上升，且换型时需要更换轨道，耗时约30分钟，严重影响混线切换效率。
拧紧姿态复杂：底盘合装工位涉及仰视、侧向、垂直等多角度拧紧，操作者需在车身下方有限空间内完成对准与锁付。动力总成工位的螺栓分布密集，相邻螺栓间距最小仅为40mm，对工具的通过性与操作精度构成挑战。
反作用力负荷大：M14、M16螺栓的拧紧扭矩分别为180Nm与280Nm，操作者徒手操作时，每次拧紧产生的反作用力均由手腕与手臂承受。单班作业8小时后，操作者普遍出现手臂酸胀、握力下降等现象，不仅影响健康，也导致拧紧角度一致性波动。

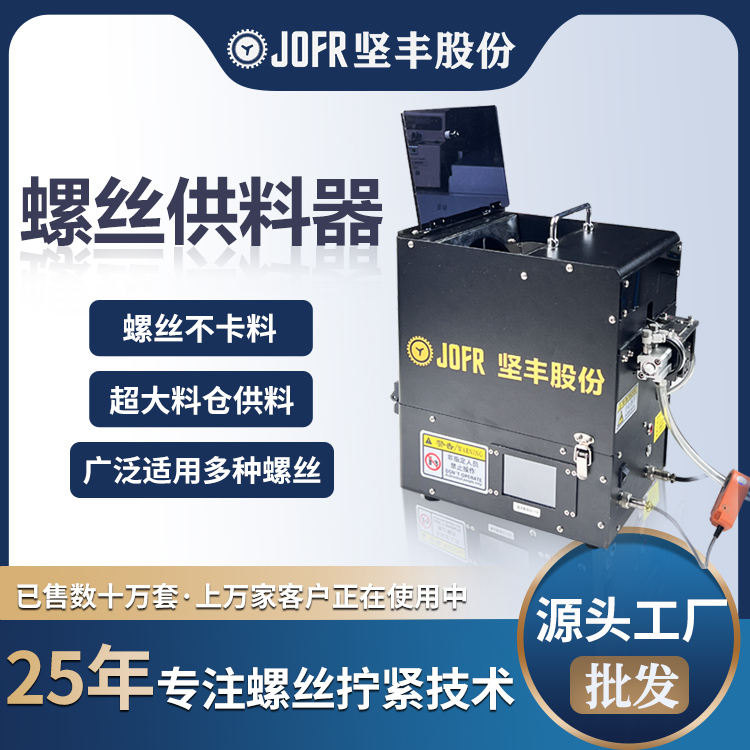

供料器：阶梯式送钉+快换料盘，打通长螺钉供料瓶颈
针对M8至M16大规格长螺钉的供料难题，坚丰采用了阶梯式（推举式）送钉机方案，而非传统的转盘式或振动盘式。
阶梯式送钉机的工作原理：通过气缸驱动阶梯推板逐级抬升螺钉，配合直线振动器校准姿态，全程机械推送、无剧烈振动。长螺钉在输送过程中姿态稳定，不易倾覆，从根本上解决了长径比过大导致的卡料问题。
针对混线生产中频繁换型的痛点，坚丰设计了模块化快换料盘。不同规格的螺钉对应不同的料盘，换型时只需打开卡扣、取出旧料盘、放入新料盘，整个过程无需工具，耗时不超过3分钟，相比传统振动盘换型效率提升10倍以上。
实测数据显示，该方案在M12×80mm与M14×100mm两种规格螺钉的连续供料中，卡钉率稳定控制在万分之二以下，单台供钉机的存钉量可满足4小时连续作业需求，减少了操作者频繁补料的干扰。
力臂支架：气动平衡+双旋转关节，让重载拧紧“轻量化”
在重载拧紧工位，坚丰同步部署了重载力臂支架系列产品。
以底盘合装工位为例，操作者需要使用大扭矩拧紧枪完成M14螺栓的锁付，单颗扭矩达200Nm。引入坚丰力臂支架后，拧紧工具被固定在悬臂末端的夹具上，操作者只需轻轻推动工具对准螺栓孔，按下启动按钮——拧紧瞬间产生的巨大反作用扭矩，全部由力臂支架的金属结构承担，并通过基座传导至地面，操作者的手部几乎感觉不到冲击。
力臂支架的立柱顶部采用双旋转关节设计，横臂可水平旋转270°，悬臂可垂直摆动180°，配合工具夹具自身的旋转自由度，操作者可以在一个较大的扇形区域内无障碍作业。对于底盘仰视拧紧等特殊姿态，力臂支架的灵活性优势尤为明显。
此外，每个关节均配有可调节的阻尼旋钮，并可选配气动平衡模块——通过气缸压力抵消工具自重，使工具在空间中呈“悬浮”状态。操作者只需极小的推力即可移动工具，松开后工具自动停在原位，不会坠落伤人。
组合方案的工程价值
“阶梯式供料器+快换料盘+重载力臂支架”的组合方案，在该客户总装车间三条产线、二十余个工位完成了量产验证。项目交付后的核心运行数据如下：
供料稳定性：M8至M16多规格螺钉的卡钉率低于万分之二，单台设备存钉量满足4小时连续作业，操作者补料频次从每班4次降至1次。
换型效率：车型切换时，供料器换型时间从原来的30分钟缩短至3分钟以内，整线换型效率提升约15%。
拧紧质量：底盘合装工位的扭矩合格率从96.5%提升至99.6%，拧紧角度标准差缩小约40%。
人员负荷：操作者单班作业疲劳度主观评分下降约55%，因手腕不适申请调岗的人数同比减少60%。
写在最后
总装车间的拧紧工序，长期被视为“劳动密集型”环节。但随着自动送钉技术与力臂辅助装置的成熟，这一局面正在被改写。
坚丰供料器与力臂支架的组合方案，不是对单一设备的简单替换，而是对总装拧紧工序“供料-取钉-锁付-减负”全链条的系统性重构。它让操作者从“搬运工”的角色中解放出来，回归到“质量把控者”的本职——专注于对准、启动与确认，而非与反作用力搏斗、与卡料周旋。
对于正在推进总装智能化升级的整车厂而言，这或许是一条值得参考的技术路径。
